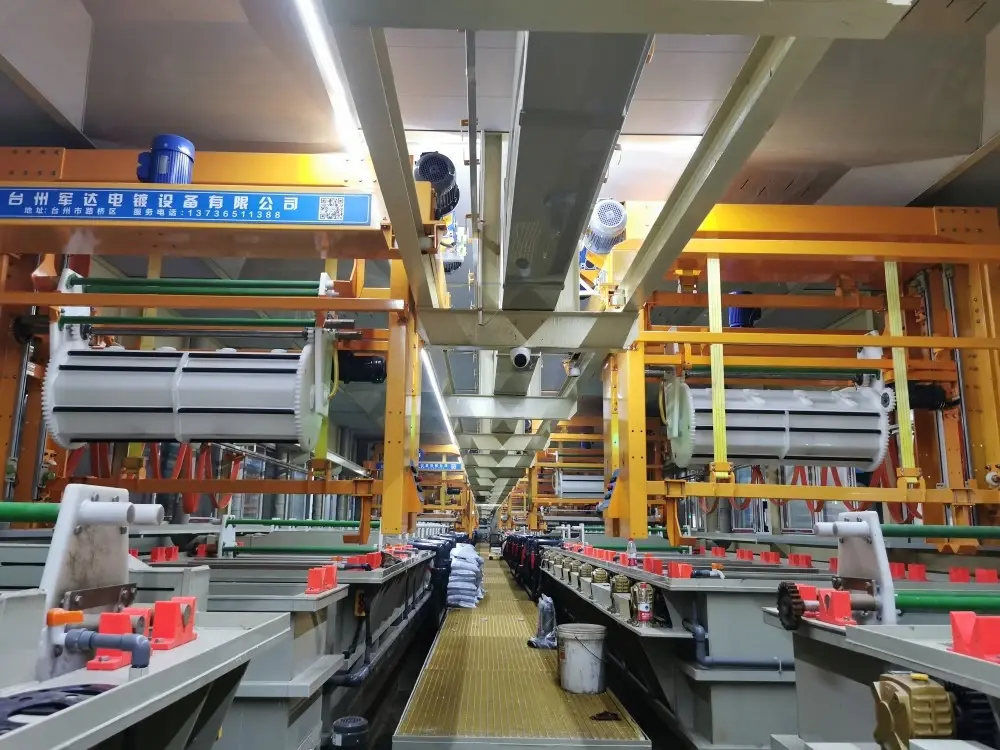

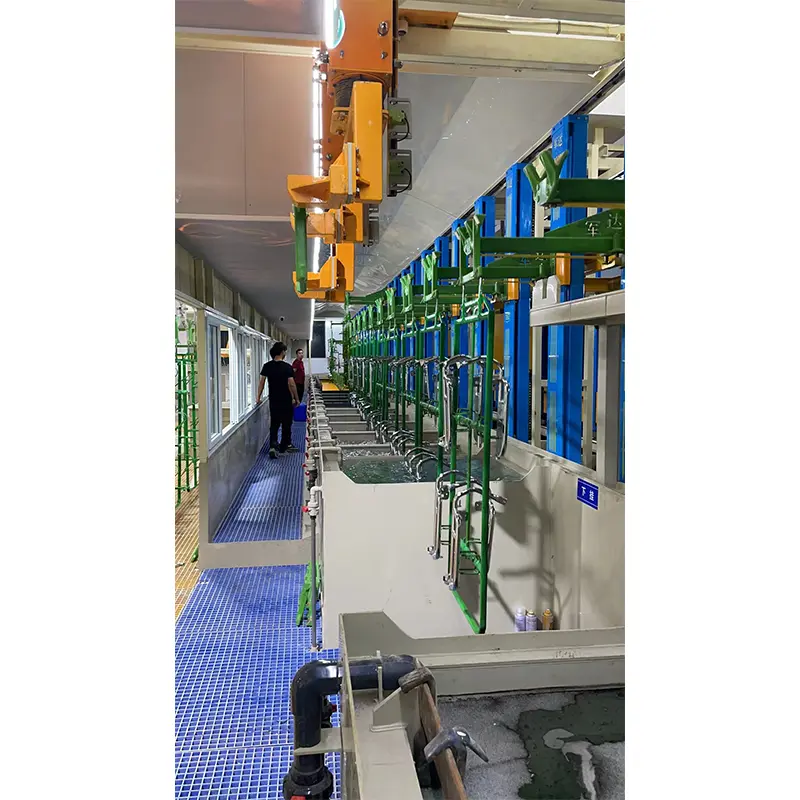

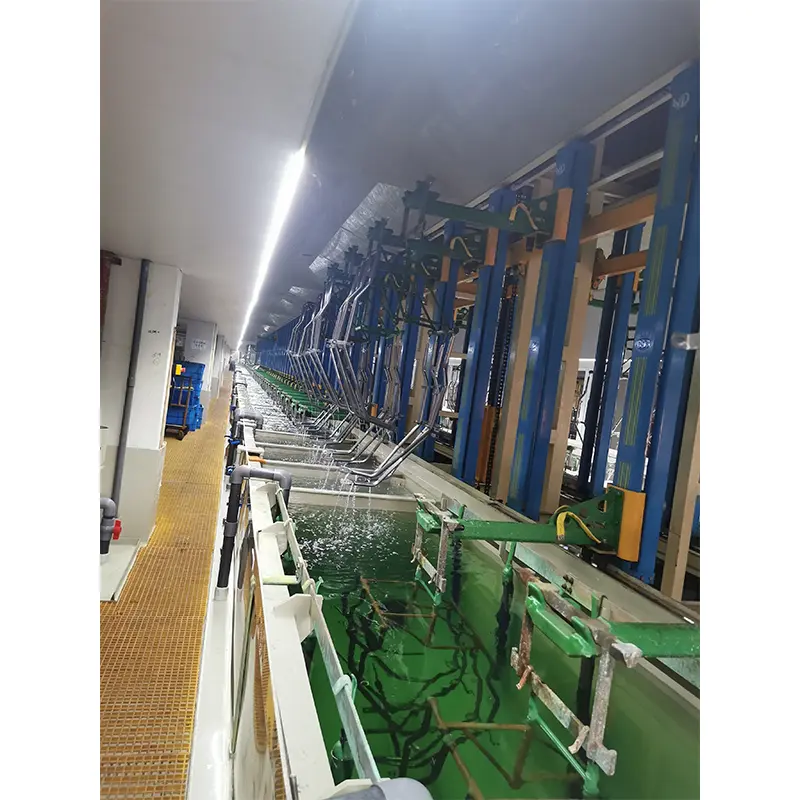

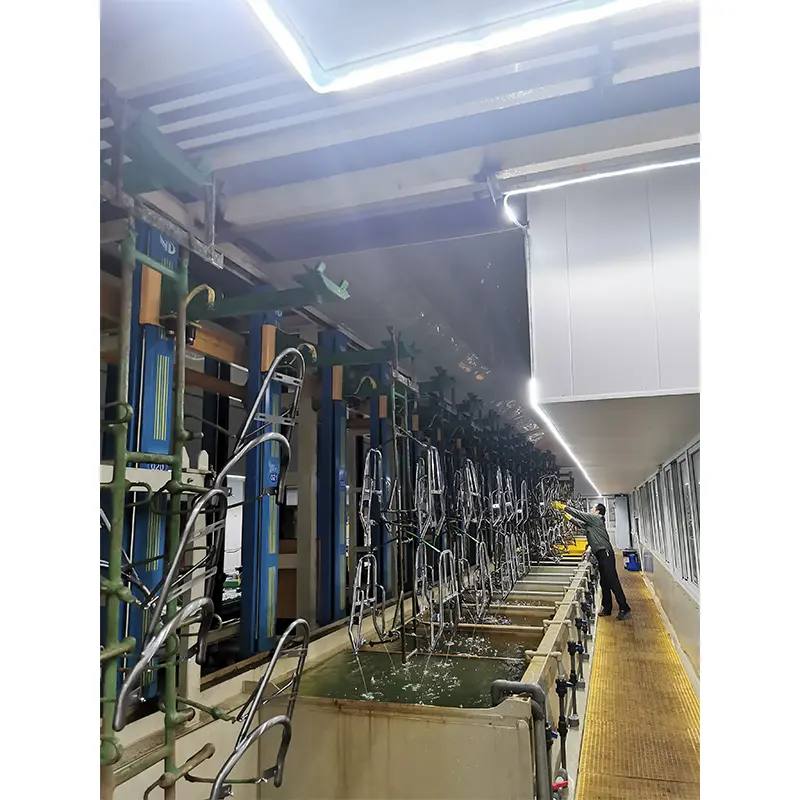

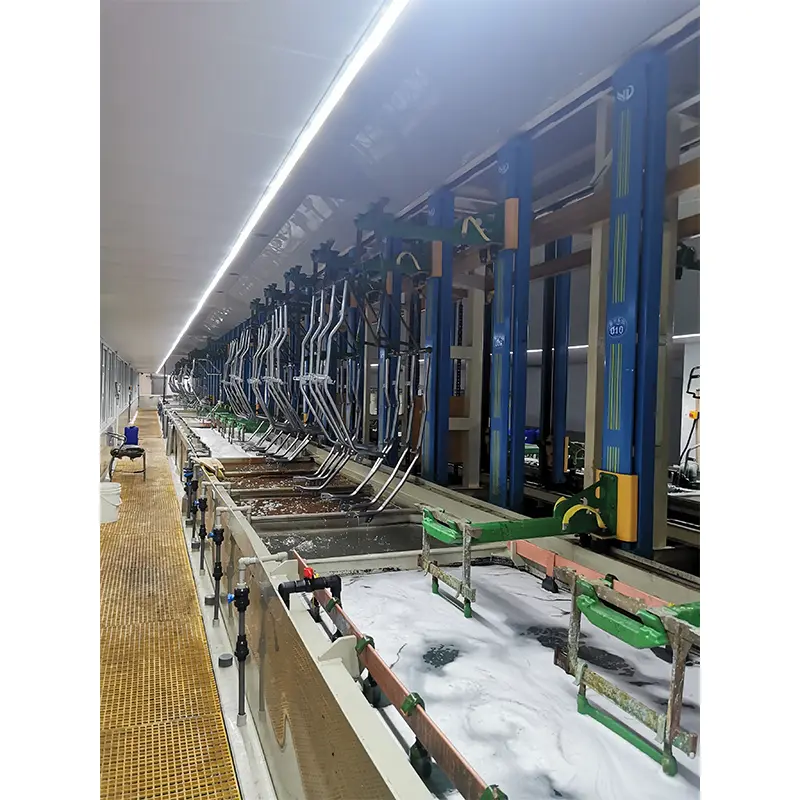

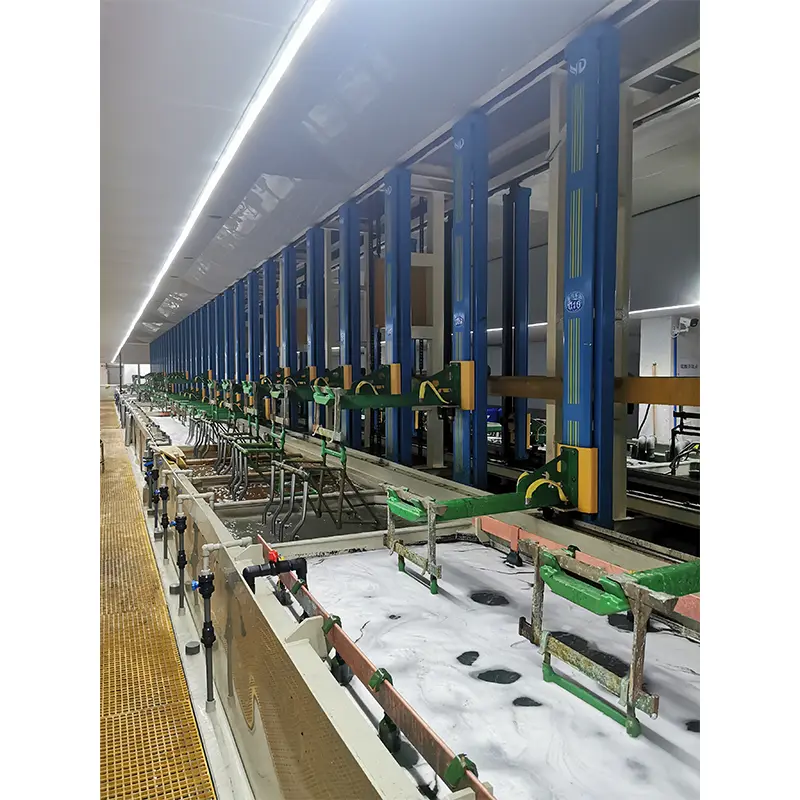

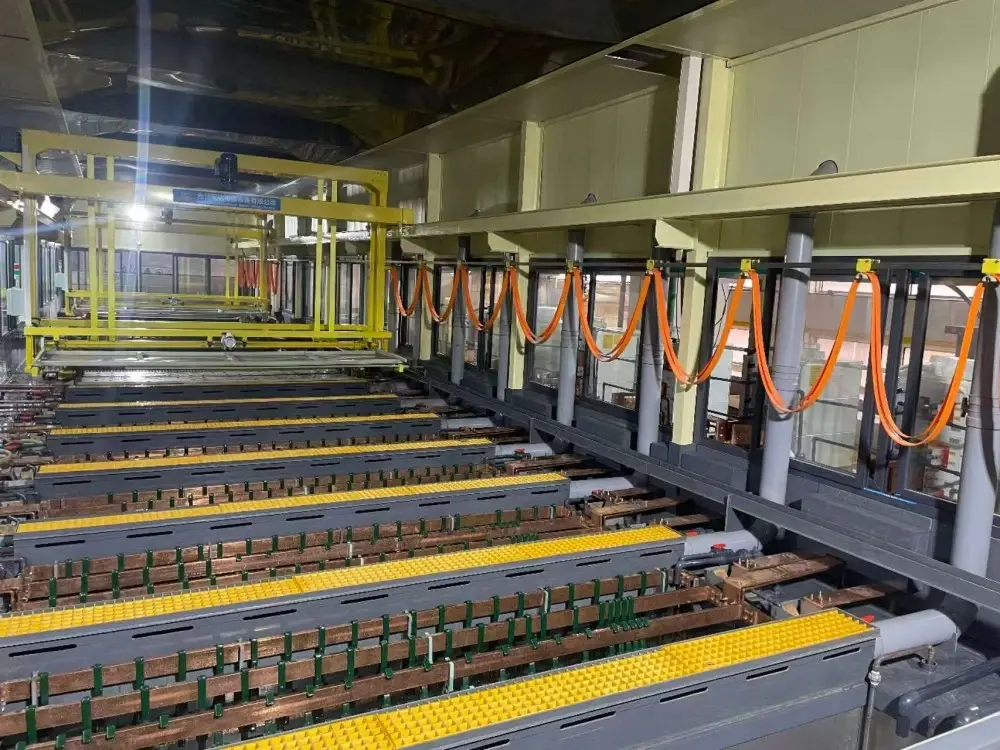

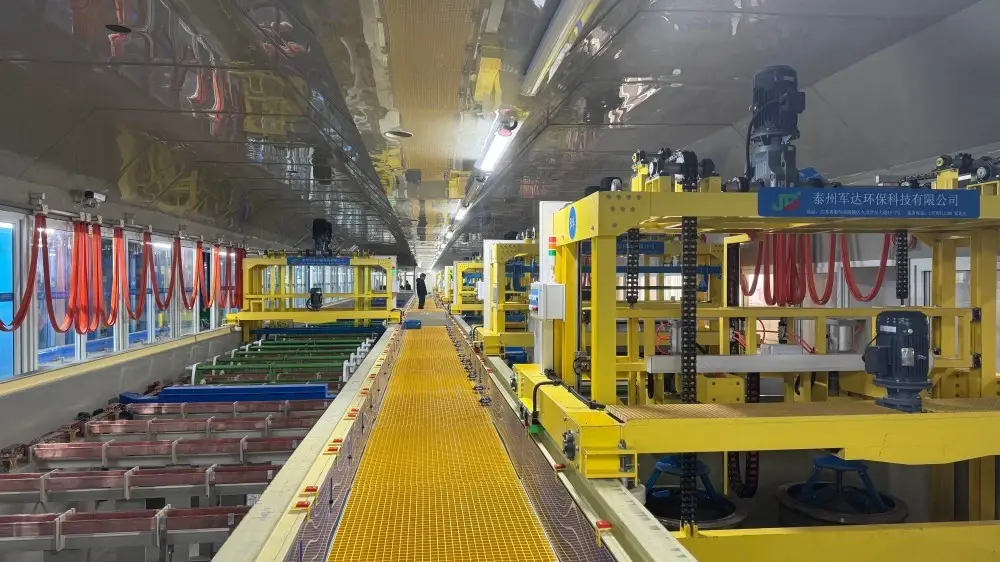

오토바이 부품 수직 리프트 도금 라인

JUNDA is a China-based manufacturer of Motorcycle Parts Vertical Lift Plating Line. The system is designed for high-volume production of Ni-Cr and Cu-Ni-Cr finishes, featuring PLC-controlled automation, ±5% plating uniformity, and full integration of cleaning, plating, and environmental treatment systems to improve efficiency, consistency, and compliance in automotive surface finishing production.

문의 보내기

제품 설명

JUNDA는 오토바이 및 자동차 부품용 완전 자동 수직 리프트 전기도금 라인을 설계 및 제조하여 적응형 프로세스 라우팅, 자동 NG 재처리 및 산업용 표면 마감 응용 분야를 위한 통합 환경 규정 준수 시스템을 통해 연속적이고 프로그래밍 가능한 생산을 가능하게 합니다.

오토바이 부품 수직 리프트 도금 라인은 다음을 요구하는 제조업체를 위해 설계되었습니다.

오토바이 및 자동차 부품의 대량 전기도금

안정적인 장식용 Ni-Cr/Cu-Ni-Cr 코팅 품질

다품종, 중소 규모 배치 제조를 위한 유연한 생산

제품 전환 중 가동 중지 시간 감소

환경 규정을 준수하는 완전 자동화된 표면 마감

주요 사양

매개변수	사양
장비 유형	완전 자동 수직 리프트 도금 라인
Plating Sequences	Ni-Cr / Cu-Ni-Cr(맞춤형)
제어 시스템	HMI가 있는 Siemens/Omron PLC
드라이브 시스템	Hydraulic or motor-driven
호이스트 용량	플라이트 바당 50kg – 500kg
적합한 공작물	오토바이 트림, 자동차 부품, 패스너, 브래킷
Plating Uniformity	중요한 표면에서 ≤ ±5%
인증	CE

기술적인 프로세스

단계	프로세스	지속
1	초음파 탈지	3~5분
2	전해세정	2~3분
3	산성 활성화	1-2 minutes
4	코퍼 스트라이크(선택 사항)	5-10 minutes
5	니켈 도금	15-25 minutes
6	크롬 도금	3~5분
7	헹굼 및 건조	5-10 minutes

Why choose our products?

전통적인 전기도금 생산 시스템은 다음과 같은 문제에 직면해 있습니다.

● 여러 제품 유형에 적응할 수 없는 고정 프로세스 프로그래밍

● 다양한 도금 프로그램 간 제품 전환 시 긴 가동 중단 시간

● 프로세스 재구성을 위해 외부 엔지니어에 대한 의존도가 높음

● 불량(NG) 부품 재처리 시 수동 처리 필요

● 소규모 배치, 다중 카테고리 생산에 대한 유연성 부족

● 역동적인 생산 환경에서 장비의 비효율적인 활용

JUNDA 수직 리프트 도금 시스템은 다음을 통해 이러한 한계를 해결합니다.

● 라인 중단 없는 다품종 동시 생산 가능

● 재프로그래밍 없이 사용자 정의 프로세스 흐름 구성

● 재도금이나 재가공을 위한 자동 NG반환 시스템

● 도금 시간, 적하 시간, 공정 경로를 유연하게 조정

● 적응형 생산 관리가 가능한 스마트 PLC 기반 자동화

● 규정 준수 제조를 위한 완전 통합형 환경 처리

주요 장점

Smart Manufacturing Capability

단일 생산 시스템 내에서 다양한 제품 유형을 동시에 처리할 수 있습니다.

Adaptive Process Control

운영자는 공급업체 측 프로그래밍 없이 프로세스 타이밍과 순서를 수정할 수 있습니다.

자동화된 품질 루프(NG 처리)

결함이 있는 부품은 자동으로 이전 공정 단계로 돌아가 재처리됩니다.

높은 코팅 일관성

중요한 표면에서 ±5% 편차로 안정적인 도금 두께를 유지합니다.

지속적인 생산 설계

산업 규모의 제조 환경을 위한 연중무휴 운영을 지원합니다.

Integrated Environmental System

폐수 처리, 배기 가스 정화 및 물 재활용 모듈이 포함됩니다.

응용

JUNDA 시스템은 다음 분야에서 널리 사용됩니다.

Motorcycle manufacturing industry

Automotive component production

Fasteners and industrial hardware

장식용 금속 부품 제조

엔진 및 구조 부품 마감

조명 및 트림 부품 생산

기술적인 매개변수

매개변수	값
최대 공작물 크기	최대 1000mm × 500mm × 300mm
사이클 시간	비행 막대당 20~40초
드는 속도	1-20m/분(VFD 조정 가능)
운송 속도	5-60m/분(VFD 조정 가능)
전원공급장치	380V/415V 50Hz/60Hz 3상
