아연 랙 수직 리프트 도금 라인

Taizhou Junda Intelligent Equipment Co., Ltd.는 아연 랙 수직 리프트 도금 라인의 중국 제조업체로 하드웨어, 패스너 및 금속 부품에 대한 자동 전기 도금 생산 라인 솔루션을 제공합니다. 글로벌 바이어를 위한 안정적인 코팅 품질, 맞춤형 디자인 및 턴키 설치 서비스를 갖춘 고효율 PLC 제어 아연 도금 장비를 구입하세요.

문의 보내기

제품 설명

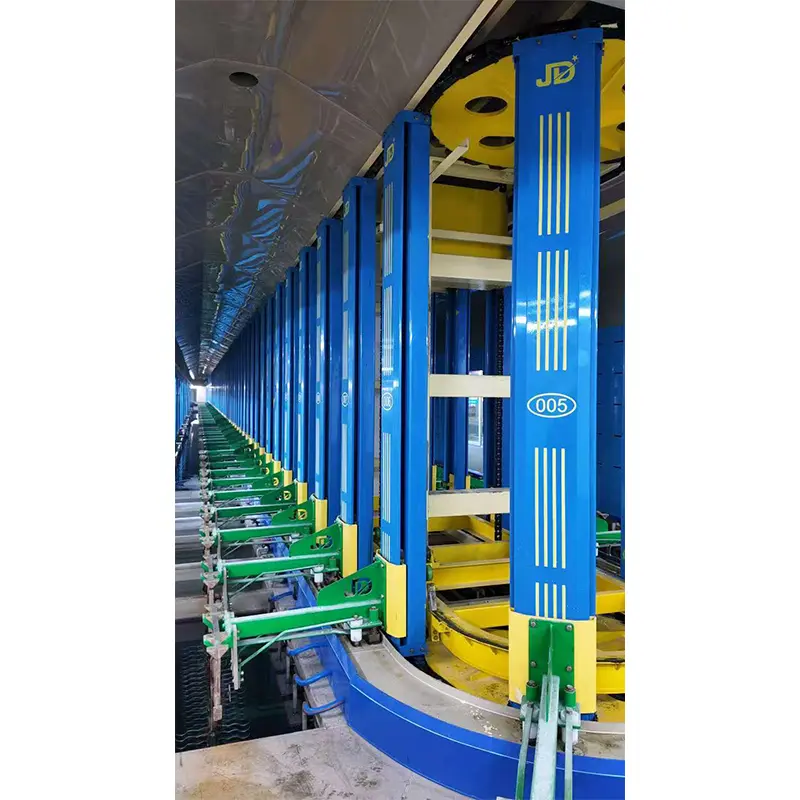

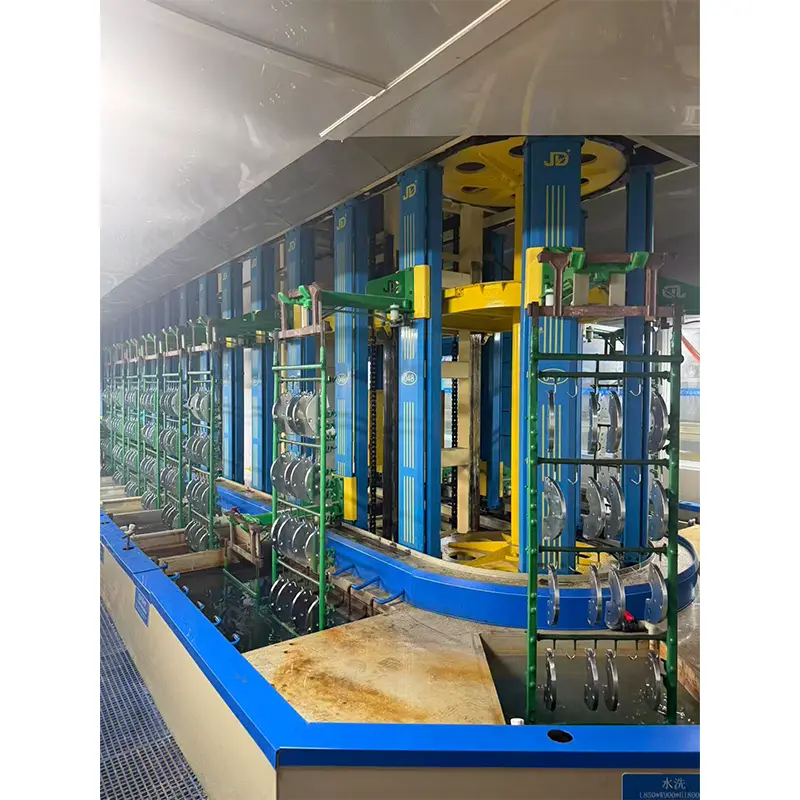

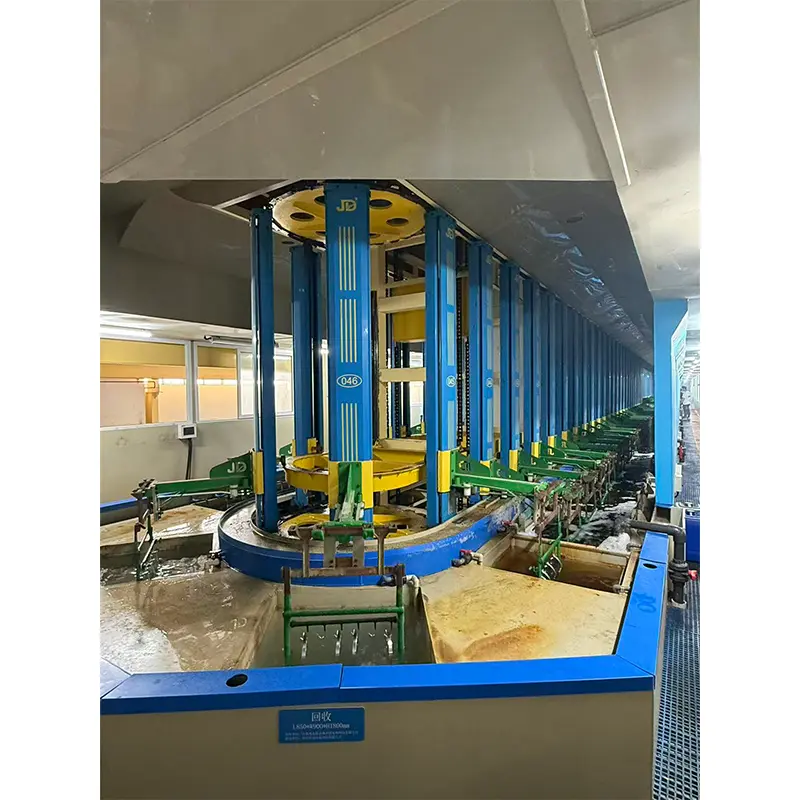

당사의 아연 랙 수직 리프트 도금 라인은 하드웨어 부품, 스탬핑 부품 및 금속 가공의 대량 아연 전기 도금을 위해 특별히 설계되었습니다. 원형 링 트랙이 있는 수직 리프트 구성으로 지속적인 생산 주기가 가능하므로 일관된 품질로 대량 처리하는 데 이상적입니다.

이 수직 리프트 아연 도금 장비는 PLC 자동 제어, 정밀한 정류기 조절 및 향상된 내식성을 위한 선택적인 3가 크롬 부동태화 기능을 갖추고 있습니다.

주요 특징

● 전자동 수직 리프트 랙 도금 시스템

● PLC + HMI 지능형 제어 시스템

● 안정적인 아연 도금 두께 제어(5~25μm 조정 가능)

● 알칼리성/산성아연 도금 호환성

● 원형레일 연속생산 설계

● 3가 크롬 패시베이션(RoHS 준수)

● 수소 취성 완화 베이킹 시스템(옵션)

● 높은 공간 활용도와 컴팩트한 공장 레이아웃 설계

주요 사양

매개변수	사양
장비 유형	완전 자동 수직 리프트 랙 도금 라인
도금 종류	알칼리아연 / 산성아연
제어 시스템	HMI 터치스크린이 있는 PLC
호이스트 용량	랙당 50kg – 300kg(맞춤형)
도금두께	5~25μm(조정 가능)
패시베이션	파란색, 노란색, 검정색 – 3가 크롬
적합한 공작물	하드웨어 부품, 스탬핑, 패스너, 주물
인증	CE

기술적인 프로세스

단계	프로세스	기능
1	알칼리 탈지	오일 및 유기 오염물질 제거
2	전해세정	전기화학적 표면 준비
3	산성 산세	녹 및 스케일 제거
4	다단계 헹굼	플레이팅 전 철저한 세척
5	아연 전기도금	배럴 또는 랙이 있는 알칼리성 또는 산성 아연 욕조
6	회복 헹굼	솔루션 절감을 위한 드래그아웃 복구
7	질산 브라이트 딥	패시베이션을 위한 표면 활성화
8	3가 크롬 패시베이션	파란색, 노란색 또는 검정색 마감
9	뜨거운 물 헹굼	최종 청소
10	원심분리 또는 열풍 건조	물때 없이 완전건조

패시베이션 옵션

유형	모습	염수 분무 저항	애플리케이션
파란색	밝은 파란색-흰색	48~72시간	표준 하드웨어
노란색	노란색 무지개빛	72~96시간	자동차 부품
검은색	딥 블랙 마감	96~120시간	고급 장식 부품

응용

● 자동차 부품 표면 마무리

● 패스너 및 볼트 생산

● 산업용 하드웨어 제조

● 건축용 금속 부품

● 농기계 부품

● 전기 인클로저

● 금속 스탬핑 부품

● 일반산업 제조

스마트 PLC 적응 제어 시스템

JUNDA 전기도금 라인은 생산 유연성을 향상시키는 고급 프로그래밍 가능 제어 시스템을 지원합니다.

여러 제품 프로세스가 동일한 시스템에서 실행될 수 있습니다.

처리 시간과 경로를 동적으로 조정할 수 있습니다.

프로세스 테이블 입력을 통해 새로운 제품 워크플로 생성 가능

NG(부적합) 공작물은 재처리를 위해 자동으로 반환될 수 있습니다.

외부 프로그래밍 엔지니어에 대한 의존도 감소

이 시스템은 다품종, 소량 배치, 다품종 생산 환경에 특히 적합합니다.

기술적인 매개변수

매개변수	값
아연욕 온도	20~35℃(상온)
전류 밀도	2-6A/dm²
도금 속도	대략. 1~2분당 1μm
사이클 시간	비행 막대당 15~30초
전원공급장치	380V/415V 50Hz/60Hz 3상
보호 등급	IP55(제어 캐비닛)

수직 리프트 대 기존 도금 라인

목	수직 리프트 시스템	전통적인 시스템
생산 모드	지속적인 흐름	일괄 작업
공간 활용	콤팩트	큰 설치 공간
자동화 수준	완전 자동화	반자동
유연성	높은	낮은
능률	높은 처리량	중간
